Nachrüstung einer Bestands-Ölzentralheizung

Nachrüstung einer Bestands-Ölzentralheizung

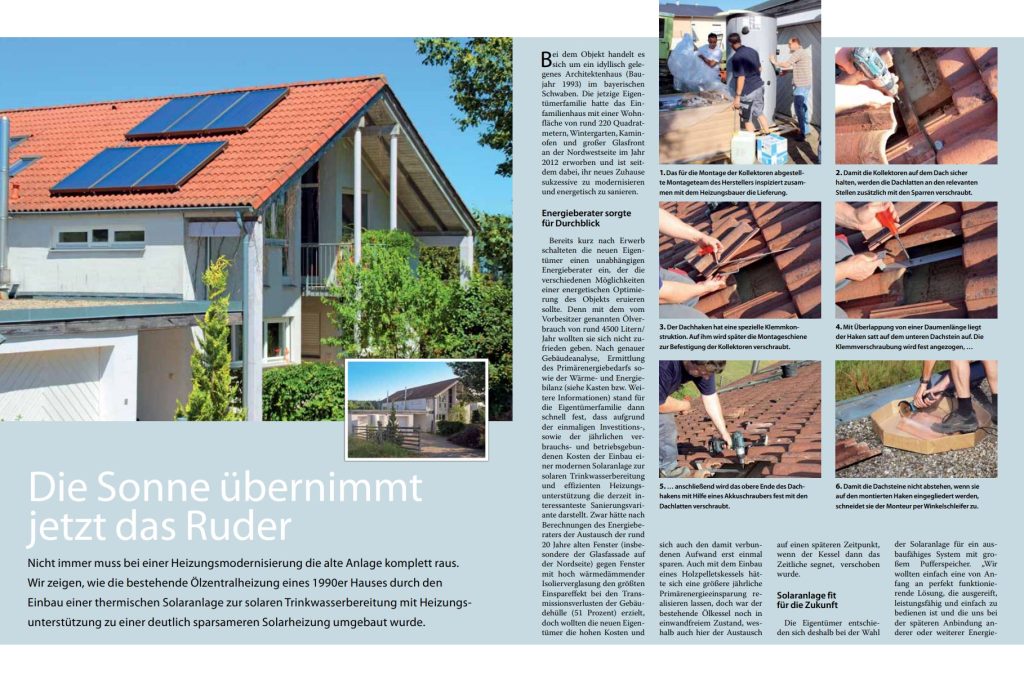

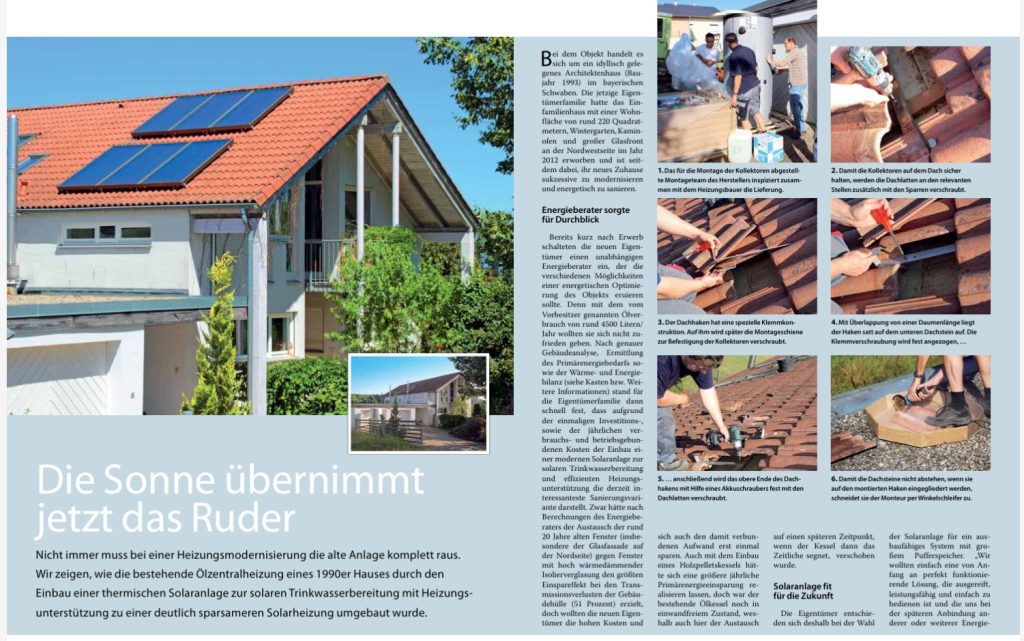

Nicht immer muss bei einer Heizungsmodernisierung die alte Anlage komplett raus. Wir zeigen, wie die bestehende Ölzentralheizung eines 1990er Hauses durch den Einbau einer thermischen Solaranlage zur solaren Trink­wasserbereitung mit Heizungsunterstützung zu einer deutlich sparsameren Solarheizung umgebaut wurde.

Schritt 1 - Lieferung

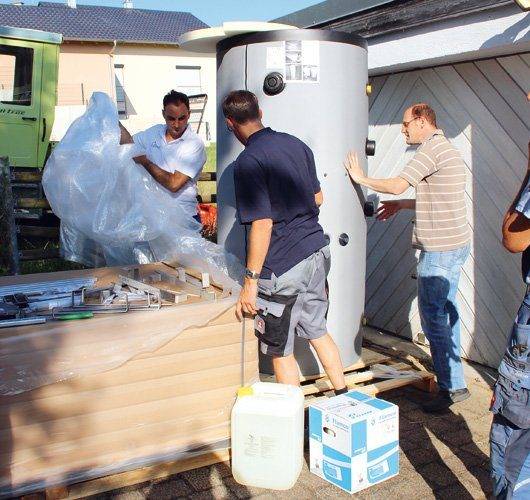

Das für die Montage der Kollektoren abgestellte Montageteam des Herstellers inspiziert zusammen mit dem Heizungsbauer die Lieferung.

Schritt 2 - Sparren verschrauben

Damit die Kollektoren auf dem Dach sicher halten, werden die Dachlatten an den relevanten Stellen zusätzlich mit den Sparren verschraubt.

Schritt 3 - Dachhaken

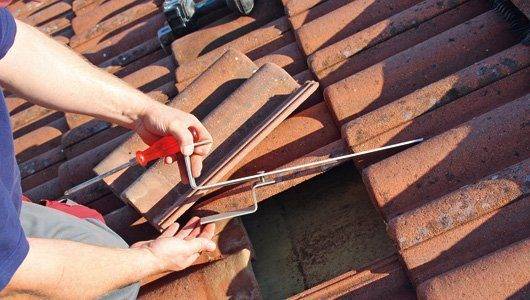

Der Dachhaken hat eine spezielle Klemmkonstruktion. Auf ihm wird später die Montageschiene zur Befestigung der Kollektoren verschraubt.

Schritt 4 - Klemmverschraubung anziehen

Mit Überlappung von einer Daumenlänge liegt der Haken satt auf dem unteren Dachstein auf. Die Klemmverschraubung wird fest angezogen, …

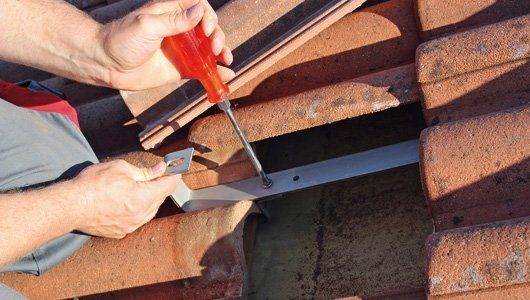

Schritt 5 - Dachhaken verschrauben

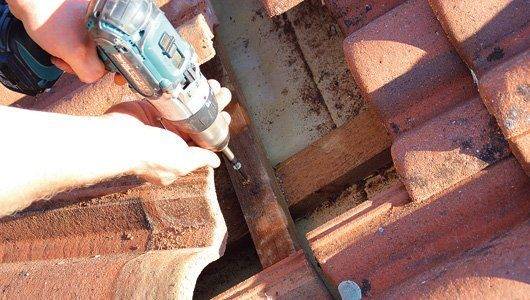

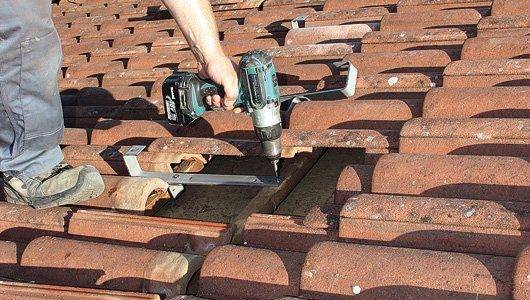

… anschließend wird das obere Ende des Dachhakens mit Hilfe eines Akkuschraubers fest mit den Dachlatten verschraubt.

Schritt 6 - Dachsteine zuschneiden

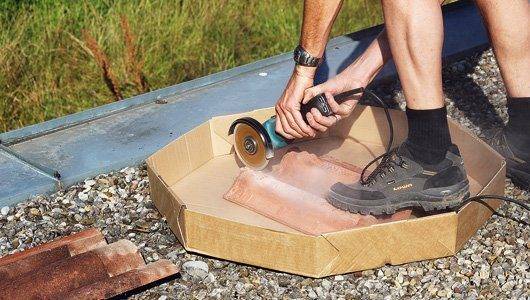

Damit die Dachsteine nicht abstehen, wenn sie auf den montierten Haken eingegliedert werden, schneidet sie der Monteur per Winkelschleifer zu.

Schritt 7 -  Fertig montierter Dachhaken

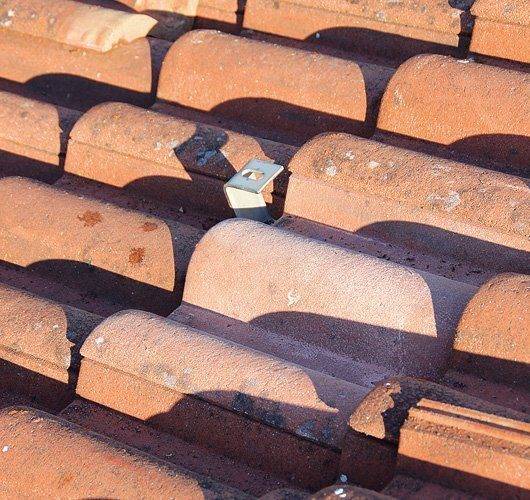

Ein fertig montierter Dachhaken mit eingesetztem Dachstein. Die Dachhaut ist wieder vollständig intakt und regensicher.

Schritt 8 - Montagelochschienen befestigen

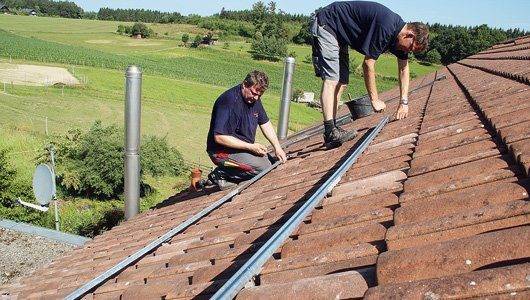

Sind alle Dachhaken nach Plan montiert, werden die Montagelochschienen mit Edelstahlschrauben darauf befestigt ...

Schritt 9 - Kollektoren einsetzten

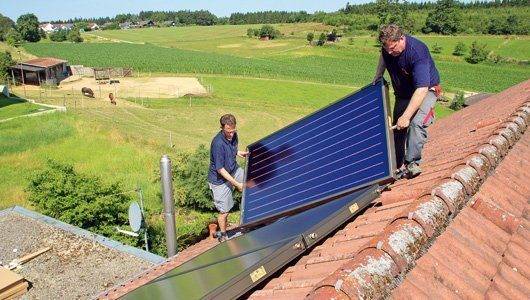

... und die Kollektoren kommen aufs Dach.

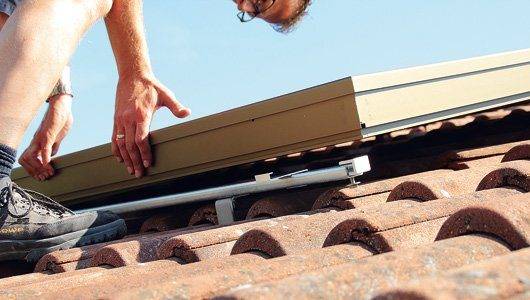

Schritt 10 - Montagehilfe nutzen

Das auf der Unterseite des Kollektors eingearbeitete Montageeinhängeprofil dient als Montagehilfe, damit der Kollektor gleich richtig sitzt.

Schritt 11 - Kollektoren sichern

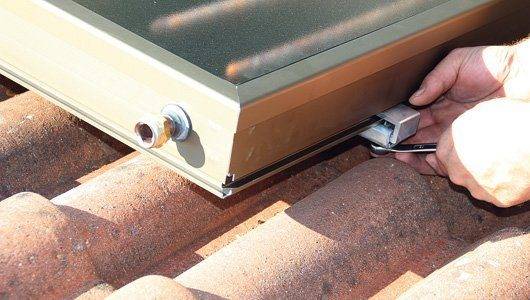

 Mit Hilfe stabiler Endklemmen aus Aluminium werden die Kollektoren zusätzlich auf der Lochschiene gesichert.

Schritt 12 - Kollektorverbinder

Detaillösung bei den Kollektorverbindern: Metallisch dichtende Verschraubungen und ein Edelstahlwellrohr trotzen jeder Jahreszeit, …

Schritt 13 - Überblick Kollektoren

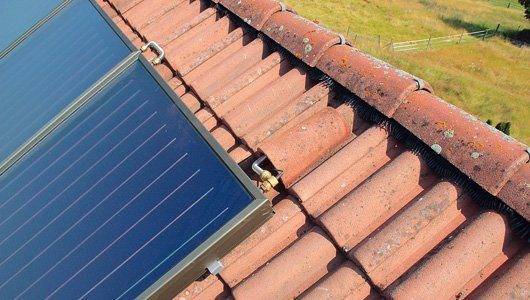

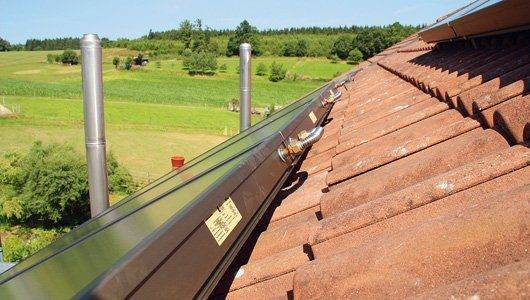

 … hohen Temperaturunterschieden und halten dauerhaft dicht. Die Kollektoren in Reih und Glied sind solide miteinander verbunden.

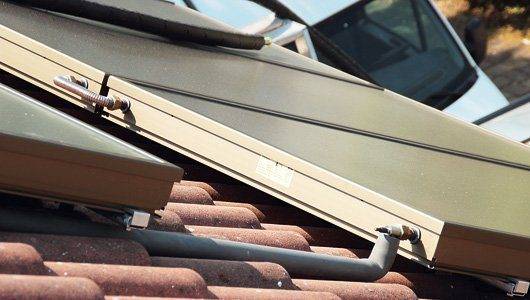

Schritt 14 - Solarleitung in den Keller

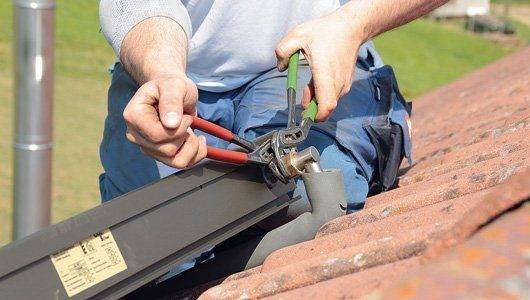

Auch die Solarleitung vom Kollektor in den Keller besteht aus einem Edelstahlwellrohr. Mittels Klemmringverschraubung wird der Vorlauf …

Schritt 15 - Verschraubungssystem

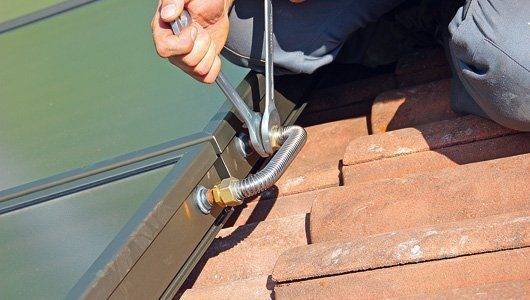

… am Kollektor verschraubt. Bei Temperaturen zwischen - 20 °C und + 220 °C kommt es auf das richtige Verschraubungssystem an.

Schritt 16 - Rohrleitungen

Das Montageteam hat die Rohrleitungen mit Hilfe von Lüfterelementen elegant unter der Dachhaut verschwinden lassen.

Schritt 17 - Solarleitung nach unten führen

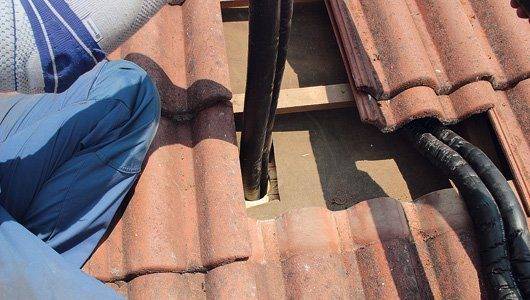

Die gedämmte zweirohrige (Vor- und Rücklauf) Solarleitung wird im Bereich des Dachüberstandes durch eine Öffnung nach unten geführt.

Schritt 18 - Überblick Solarleitung

Vom Dachauslass bis zum Sockel des Hauses verläuft die Solarleitung gut geschützt und getarnt senkrecht nach unten.

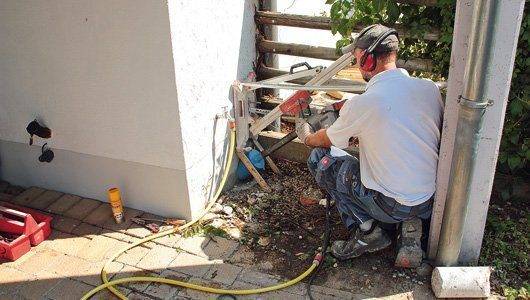

Schritt 19 - Kernbohrung

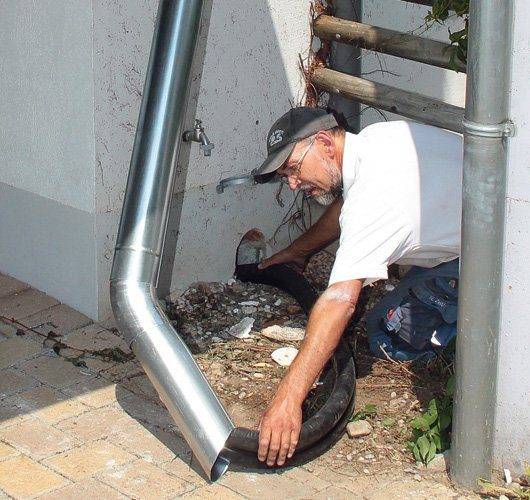

Den Weg frei für die Solarleitung ins Haus macht eine Kernbohrung von außen. Diese wird im 45-Grad-Winkel ausgeführt, …

Schritt 20 - Solarleitung zum Versorgungsraum

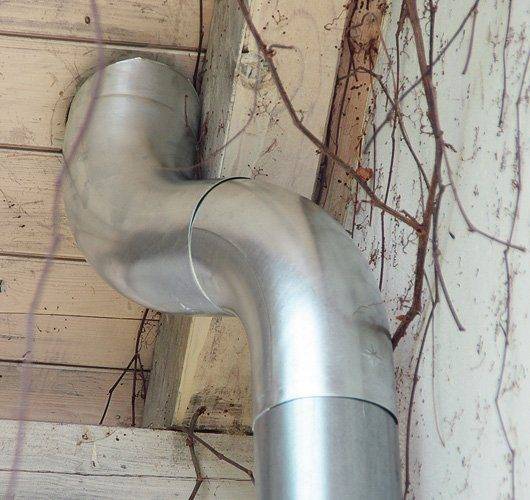

… sodass die Solarleitung aus dem Fallrohr heraus direkt in Deckenhöhe im Versorgungsraum ankommt.

Schritt 21 - Solarrohr anschließen

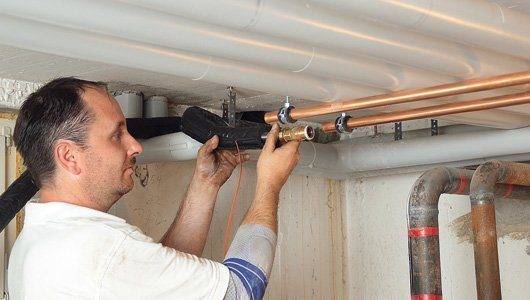

 Der Heizungsbauer nimmt das Solarwellrohr in Empfang und schließt es an die Kupferrohre, …

Schritt 22 - Systemspeicher

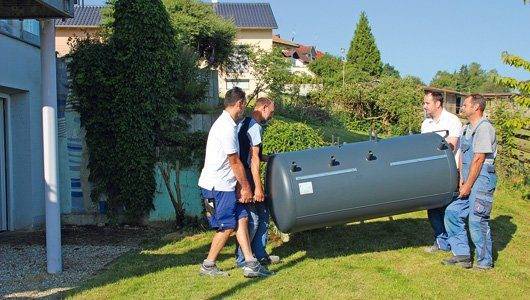

 … die zum Systemspeicher führen, an. Ohne Dämmung hat der Speicher einen Durchmesser von 790 mm und passt so gut durch die Türen.

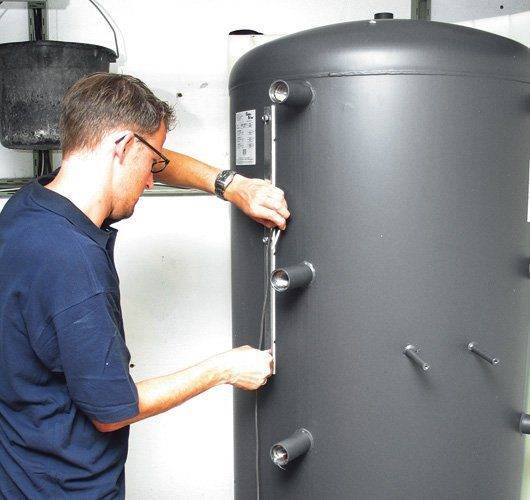

Schritt 23 - Fühler anschließen

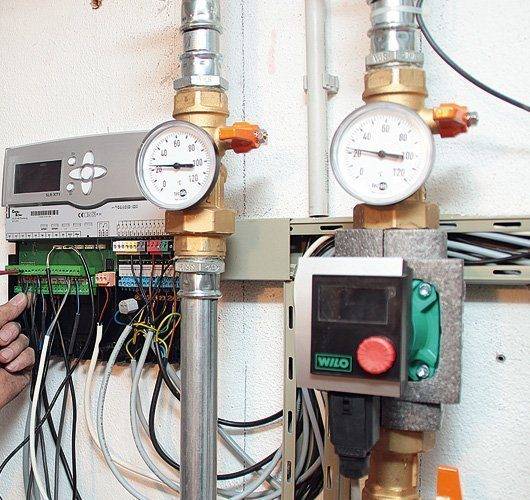

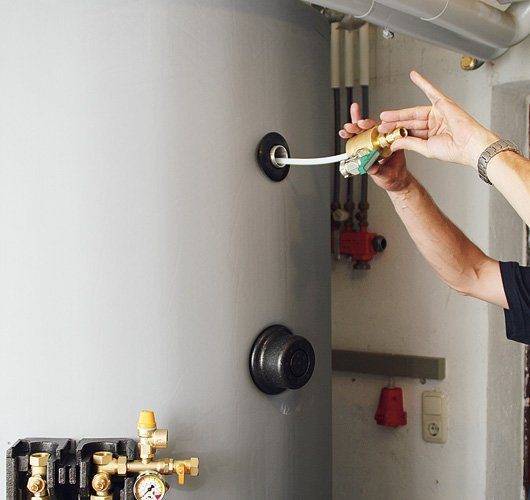

Am Aufstellort legt der Monteur verschiedene Fühler an der Speicherklemmleiste an.

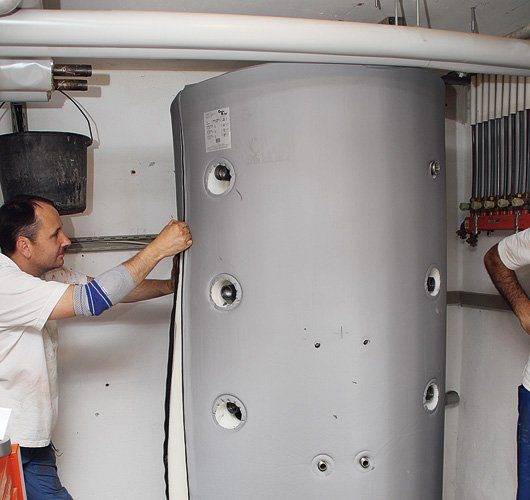

Schritt 24 - Speicher mit Dämmmantel einpacken

Dann wird der Speicher mit dem Dämmmantel eingepackt. Die größten …

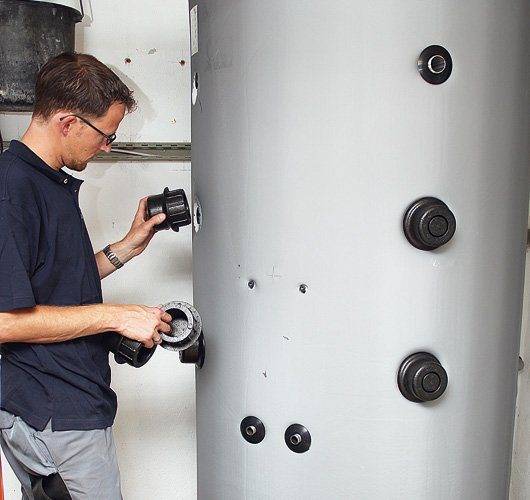

Schritt 25 - Anschlüsse abdecken

… Wärmeverluste treten an den Anschlüssen auf. Sie werden mit Muffen abgedeckt.

Schritt 26 - Durchlauf­prinzip

Das Brauchwasser wird stets frisch im Durchlauf­prinzip erhitzt.

Schritt 27 - Gehirn der Heizungsanlage

Der intelligente Schichtladeregler ist das „Gehirn“ der neuen Heizungsanlage.

Schritt 28 - Frostschutz einfüllen

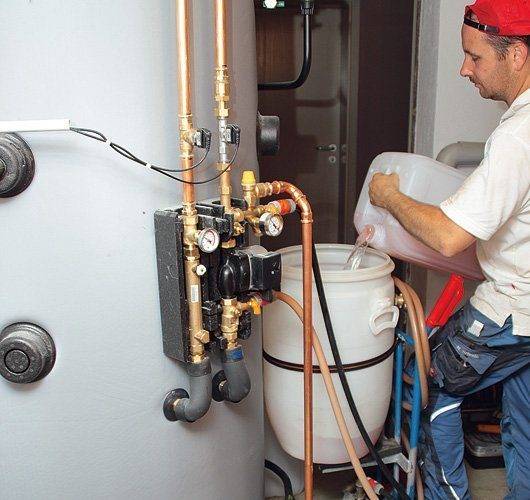

Der Solarkreislauf wird mit hochtemperaturbeständigem Frostschutz befüllt.

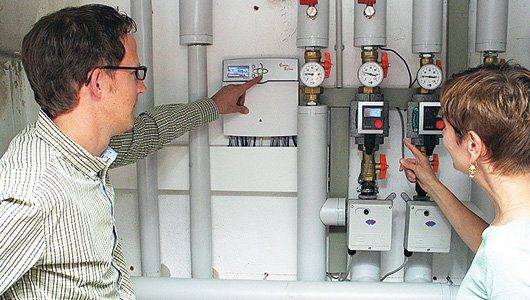

Schritt 29 - Einweisung

Schließlich erhalten die Eigen­tümer noch eine kompetente Einweisung am Schichtladeregler.

Weitere Informationen

Der Jahres Primärenergiebedarf dieses nicht gedämmten Wohnhauses lag – und liegt bei zirka 45 000 kWh/Jahr (zirka 4500 l Heizöl). Davon werden zirka 2500 kWh/Jahr für die Warmwasserbereitung, 42 500 kWh/Jahr für die Heizung benötigt, was einem Energiebedarfswert von zirka 193 kWh/m²/Jahr entspricht. Aufgrund der ein­gebauten Hocheffizienz-Flachkollektoren (6 x 2,07m²) liegt der berechnete solare Anteil für Warmwasser bei 65,5 %, für die Heizung bei 8,7 %, also 1066 kWh und 8025 kWh = 9092 kWh. In der Summe deckt der Solaranteil des neuen Heizungssystems demnach rund 20 % des Jahresenergiebedarfs ab.

Produkte:
Schichtspeicher: Citrin Solar Merkur 1000, Hochleistungsflachkollektor Citrin Solar CS 100 F, Systemregelung Citrin Solar SLR XT. Kollektoren und Speicher: Made in Germany,  Entwicklung und Fertigung in Eigenregie in Moosburg an der Isar/Bayern. Dachmontage der Kollektoren: Werkseigenes Montageteam des Herstellers Citrin Solar (www.citrinsolar.de). Montage der Solarheizung, inkl. Pufferspeicher, Verrohrung, Pumpengruppe etc.: Firma Ludwig Streit, Sanitär- und Heizungstechnik GmbH, Meitingen.
