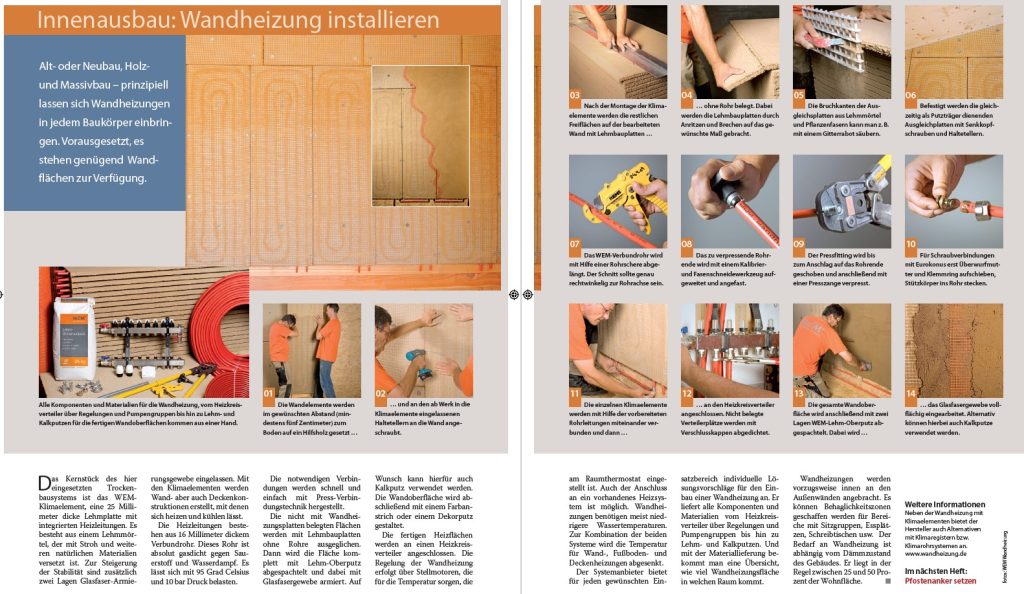

Wandheizung installieren

Wandheizung installieren

Alt- oder Neubau, Holz- und Massivbau – prinzipiell lassen sich Wandheizungen in jedem Baukörper einbringen. Vorausgesetzt, es stehen genügend  Wand­flächen zur Verfügung.

Schritt 1 - Wandelemente aufstellen

Die Wandelemente werden im gewünschten Abstand (min­des­tens fünf Zentimeter) zum Boden auf ein Hilfsholz gesetzt …

Schritt 2 - Wandelemente verschrauben

… und an den ab Werk in die Klima­elemente eingelassenen Halte­tellern an die Wand angeschraubt.

Schritt 3 - Restliche Freiflächen

Nach der Montage der Klimaelemente werden die restlichen Freiflächen auf der bearbeiteten Wand mit Lehmbauplatten …

Schritt 4 - Lehmbauplatten auf Maß bringen

 … ohne Rohr belegt. Dabei werden die Lehmbauplatten durch Anritzen und Brechen auf das gewünschte Maß gebracht.

Schritt 5 - Bruchkanten

Die Bruchkanten der Ausgleichsplatten aus Lehmmörtel und Pflanzenfasern kann man z. B. mit einem Gitterrabot säubern.

Schritt 6 - Ausgleichsplatten befestigen

Befestigt werden die gleichzeitig als Putzträger dienenden Ausgleichplatten mit Senkkopfschrauben und Haltetellern.

Schritt 7 - Verbundrohr ablängen

Das WEM-Verbundrohr wird mit Hilfe einer Rohrschere abgelängt. Der Schnitt sollte genau rechtwinkelig zur Rohrachse sein.

Schritt 8 - Rohrende aufweiden

Das zu verpressende Rohr­ende wird mit einem Kalibrier- und Fasenschneidewerkzeug aufgeweitet und angefast.

Schritt 9 - Pressfitting aufschieben

Der Pressfitting wird bis zum Anschlag auf das Rohrende geschoben und anschließend mit einer Presszange verpresst.

Schritt 10 - Schraubverbindungen

Für Schraubverbindungen mit Eurokonus erst Überwurfmutter und Klemmring aufschieben, Stützkörper ins Rohr stecken.

Schritt 11 - Klimaelemente verbinden

Die einzelnen Klimaelemente werden mit Hilfe der vorbereiteten Rohrleitungen miteinander verbunden und dann …

Schritt 12 - Anschluss

… an den Heizkreisverteiler angeschlossen. Nicht belegte Verteilerplätze werden mit Verschlusskappen abgedichtet.

Schritt 13 - Abspachteln

Die gesamte Wandober­fläche wird anschließend mit zwei Lagen WEM-Lehm-Oberputz ab­gespachtelt. Dabei wird …

Schritt 14 - Glasfasergewebe einarbeiten

… das Glasfasergewebe vollflächig eingearbeitet. Alternativ können hierbei auch Kalkputze verwendet werden.

«« zurück

Weitere Informationen

Alle Komponenten und Materialien für die Wandheizung, vom Heizkreisverteiler über Regelungen und Pumpengruppen bis hin zu Lehm- und Kalkputzen für die fertigen Wandoberflächen kommen aus einer Hand.

Neben der Wandheizung mit Klimaelementen bietet der Hersteller auch Alternativen mit Klimaregis­tern bzw. Klima­rohrsystemen an. www.wandheizung.de
