WDVS-Systemfenster – Einbau

WDVS-Systemfenster - Einbau

Fenstereinbau in von außen gedämmten Gebäuden – das ist heutzutage eine Wissenschaft für sich. Hier gilt es, Lösungen einzusetzen, die innovativ und geprüft sind. Das neu entwickelte sogenannte iWDVS-Systemfenster gilt aktuell als zukunftsweisende Lösung. Wir stellen Ihnen Konzept und Einbaudetails vor.

Schritt 1 - Rahmenverbreiterung

Das Fenster erhält eine spezielle Rahmenverbreiterung und wird dann ganz vorne an der Rohbau-Mauerkante mechanisch fixiert.

Schritt 2 - Fassadendämmplatten

Die Fassadendämmplatten laufen dann vom Mauerwerk herein bis an das Vario-Fensteranschlussprofil.

Schritt 3 - Anschluss

So sieht schließlich der perfekte Anschluss zwischen Dämmung und Vario-Fensteranschlussprofil aus.

Schritt 4 - Dichtband freilegen und aktivieren

Nach dem Abziehen der Kunststoffabdeckung wird das komprimierte Dichtband freigelegt und aktiviert.

Schritt 5 - Überblick Dichtband

Das Dichtband befindet sich in der Tiefe des Fensteranschlussprofils. Es läuft rund ums Fenster und sorgt …

Schritt 6 - Vario-Laibungsplatten einstecken

… beim Einstecken der systemzugehörigen Vario-Laibungsplatte für deren lückenlos-dichten Anschluss.

Schritt 7 - Laibungsplatte verklebt

Die Laibungsplatte wird aber auch noch zusätzlich zur Fassadendämmplatte hin verklebt – mit einen speziellen Montagekleber.

Schritt 8 - Gewebestreifen fixieren

Damit ist die Laibung sauber ausgebildet und der Fenster-anschluss dicht. Das vordere Kantenabschlussprofil trägt einen Gewebestreifen, den man auf der Dämmung fixiert.

Schritt 9 - Armierung

Die Gewebestreifen dienen der Armierung bzw. Risssicherung des Putzes und werden später eingespachtelt.

Schritt 10 - Keilplatte einbauen

Zuvor wird im Fensterbankbereich eine Keilplatte eingebaut. Diese bringt schon ein gewisses Gefälle mit – weg vom Fenster zwecks Regenwasserabführung über den später aufgesetzten Sims.

Schritt 11 - Fugen ausschäumen

Alle Fugen zwischen Laibungs- und Keilplatten werden noch ausgeschäumt, bevor das Fensterbankdichtsystem zum Einsatz kommt.

Schritt 12 - Dichtbandwinkel

Es besteht aus vorgeformten Eckteilen und Dichtbandwinkeln, die entlang bzw. unterhalb des Fensterrahmens am Fensteranschlussprofil angebracht werden.

Schritt 13 - Rillengleitabschluss

Der sogenannte Rillengleitabschluss wird rechts und links aufgelegt und hinten am Profil verschraubt.

Schritt 14 - Fensterbank aufschieben und fixieren

Und erst nach dem Verputzen von Fassade und Laibung wird die Fensterbank (Alu, Holz oder Stein) einfach aufgeschoben und hinten fixiert.

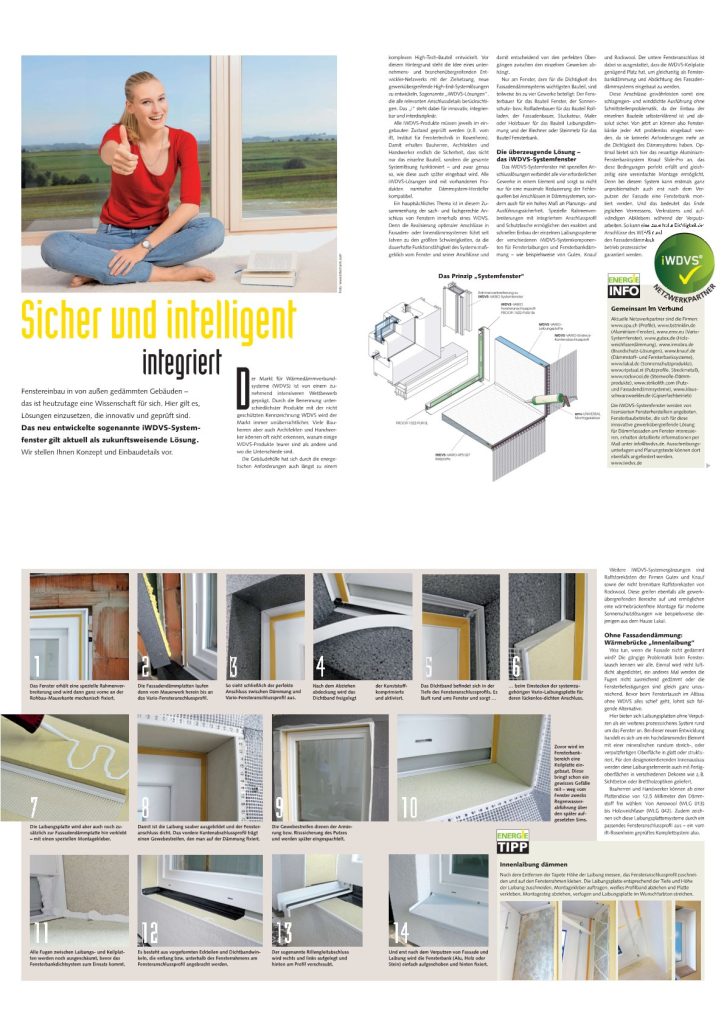

Das Prinzip „Systemfenster“

PDF Download: WDVS-Systemfenster - Einbau
