Eine nagelneue Terrasse mit großer Pergola und schon so herrlich eingewachsen. Unterhalb des vorhandenen Blätterdaches wurde die alte Tragkonstruktion durch einen Neubau ersetzt und gleich noch ein Holzdeck dazugebaut.
Schritt 1 - Untergrund
Den Unterbau der neuen Terrasse bildet eine Schicht aus verdichtetem Betonrecycling.
Schritt 2 - Mit Sand befüllen
Dann wird eine Lage Sand aufgefüllt, mit der Richtlatte abgezogen und mit Gefälle …
Schritt 3 - Steinplatten einsetzen
… zum Rand hin die gesamte Terrassenfläche mit Betonsteinplatten belegt.
Schritt 4 - Stützen
Der obere Teil der alten morschen Pergola wird mit Hilfsstützen stabilisiert, bevor …
Schritt 5 - Demontage alter Balken
… ein Teil der Dachkonstruktion und die vier alten Holzständer demontiert werden.
Schritt 6 - Anzeichen, bohren
Die Positionen der neuen Ständer werden angezeichnet, dann die Pfostenhülsen …
Schritt 7 - Fest verankern
… mit je vier Bolzenankern und M8-Gewindeschrauben verdübelt.
Schritt 8 - Verschrauben
Die Pfosten werden eingestellt, ausgerichtet und in den Hülsen verschraubt.
Schritt 9 - Bodenhülsen einschlagen
Für die Tragpunkte außerhalb der Bodenplatte kommen schwere Einschlag-Bodenhülsen zum Einsatz.
Schritt 10 - Stirnbretter zuschneiden
Nun werden die Stirnbretter für die Giebelpergola schräg zugeschnitten, …
Schritt 11 - Rahmenhölzer ablängen
… die Rahmenhölzer für die Längstraversen und die Dachpfetten abgelängt.
Schritt 12 - Abschrägen
Per Handkreissäge lassen sich die nötigen Abschrägungen in Serie anfertigen.
Schritt 13 - Längstraversen konstruieren
Die Längstraversen werden aus Rahmenhölzern und Brettern konstruiert.
Schritt 14 - Vormontage
Dann wird die tragende Konstruktion mit den Giebeln erst einmal zur Probe vormontiert.
Schritt 15 - Aufnahmeklötze verschrauben
Auf die Pergolapfosten werden die Aufnahmeklötze der Längstraversen geschraubt.
Schritt 16 - Noch alte Teile entfernen
Jetzt werden erst noch die alten Stirnteile des Pergoladaches weggeschnitten …
Schritt 17 - Neue Dachteile montieren
… dann die neuen Dachteile nach oben gehievt, positioniert und verschraubt. Abschließend werden die Hilfsstützen entfernt.
Schritt 18 - Halterungen anbringen
An die Pfosten des Sichtschutzes werden Halterungen aus Edelstahl angebracht.
Schritt 19 - Zaunelemente anschrauben
Dann werden die einzelnen Zaunelemente ausgerichtet und angeschraubt.
Schritt 20 - Zuschneiden
Zum Boden: Die Rahmenhölzer für die Unterkonstruktion des Holzdecks …
Schritt 21 - Verschrauben
… werden zugeschnitten und mit Edelstahl-Montagewinkeln verschraubt.
Schritt 22 - Unterkonstruktion verstärken
Mit zusätzlich montierten Querstreben wird die Unterkonstruktion verstärkt.
Schritt 23 - Gummipads unterlegen
Als konstruktiver Holzschutz werden 10 mm dicke Gummipads unterlegt.
Schritt 24 - Dielen verschrauben
Die Bodendielen werden mit Hilfe eines Spezialsystems unsichtbar verschraubt.
Schritt 25 - Verbinder einlegen
Verbinder in die Bohr- und Schraublehre einlegen, Diele mit der Rückseite …
Schritt 26 - Verbinder anschrauben
… nach oben exakt anlegen und den Verbinder anschrauben, Brett drehen …
Schritt 27 - Unters vorige Brett
… und mit dem vorderen Verbinderüberstand unters vorige Brett schieben.
Schritt 28 - Abstandshalter einsetzen

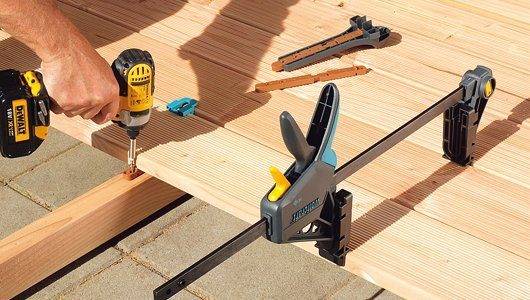

Man führt Abstandshalter ein und fixiert die Bodendiele mit Spezialzwingen.
Schritt 29 - Hinterer Verbinderüberstand
Jetzt wird der hintere Verbinderüberstand an den Tragbalken geschraubt.
Schritt 30 - Letzte Diele
Die letzte Diele wird mit einem winkelförmigen Verbinder bestückt, …
Schritt 31 - Letzte Schraube
… umgedreht, fixiert und mit Edelstahlschrauben am Tragbalken verschraubt.
Weitere Informationen
Beim Bau der Pergola, des Sichtschutzes und des Holzdecks wurden Elektrowerkzeuge von De Walt (www.dewalt.de) eingesetzt. Die Beschläge sind von GAH Alberts (www.gah.de), das Gartenholz von Rettenmeier (www.rettenmeier.com). Die Terrassendielen wurden mit dem Montagesystem für die verdeckte Verschraubung von Wolfcraft (www.wolfcraft.de) verlegt.
